精準掌握建築結構、材料與空間性
必知的「建築剖面學」
首度以剖面為論述的專著
看見平面圖看不出的奧秘
更身歷其境的建築觀賞之道
8大類型、63座世界頂尖建築剖面，126頁跨頁大圖，完整展開
學習建築、掌握空間的利器，開啟真正享受建築之美的鑰匙
精彩收錄享譽國際的台灣案例──

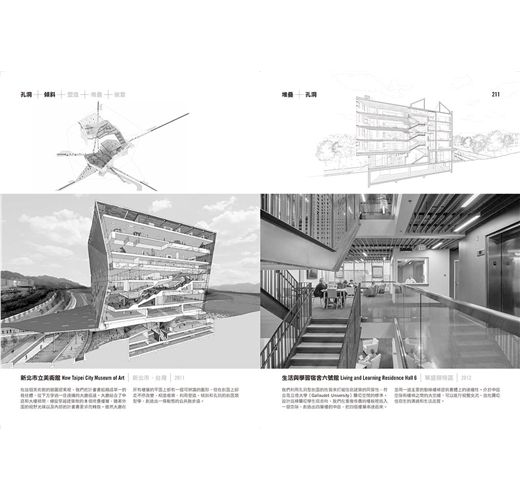

姚仁喜「新北市立美術館」、伊東豊雄「台中歌劇院」◎看台灣9大建築人，如何談剖面的重要？
「理解剖面幾乎是理解建築空間場面及構造之美的關鍵，這本正是一把開啓享受建築之美的鑰匙。」──褚瑞基
「對剖面圖的閱讀與理解，是提升社會大眾深入暸解建築專業的最佳途徑之一。」──吳光庭
「剖面圖提供創造空間時無可比擬的力量，更創造了諸多非凡的建築經典。」──何震寰
「剖面傳遞空間內外關係，本書繪製許多當代膾炙人口的經典建築剖面與剖透，值得推薦。」──徐明松
「本書裡每張開展的剖面透視圖都得以讓人一窺建築名作的奧秘，是學習建築與掌握空間的利器。」──曾成德
「剖面是思考建築空間垂直向度關連性最重要的圖面。本書豐富的經典案例，提供了進一步探究建築空間的思考途徑。」──施植明
「剖面圖是思考並創造人與空間互動關係的有利工具。」──薛孟琪
「這本書對於認識現代建築的構築美學有很大的幫助。」──黃奕智
「透過剖面研究，更能掌握建築的結構性、構造性、材料性、空間性，並進而完整瞭解建築內在構成的真實意圖。」──廖偉立
◎這些建築奧祕，只有剖面圖能告訴你！
●為什麼柯比意的廊香教堂的光線如此神聖？──就是利用塑造與推疊，製造錯視與焦點。許多宗教空間會利用內凹的天花板將焦點聚集在內部空間，廊香教堂剛好相反，它的外凸、塑造型剖面把焦點推向周界，同時把位於中殿兩邊的三座小禮拜堂融入其中。
●伊東豊雄的台中歌劇院如何做到呈現如洞穴般的高難度建築？藉由塑造、堆疊、孔洞、嵌套手法，把曲面視為牆和天花板，也可視為動線空間和中庭的周界。
●由六角形構成的巨型球體──1967年世界博覽會的美國館，由貞尾昭二與富勒所負責，富勒就是結合塑造和堆疊，主要再加上反覆運用嵌套型剖面來產生經過控制的熱環境。這些大規模的嵌套型剖面都是他在探索和發明空間框架構成系統時的產物，讓他可以蓋出更龐大的封皮，在建築物裡安置建築物。
◎首度以剖面圖為核心論述的創舉專書
有鑑於21世紀初建築實務所面臨的各種環境和材料挑戰，本書作者相信剖面將是建築未來創新的關鍵所在。三位作者──保羅‧路易斯（Paul Lewis），馬克‧鶴卷（Marc Tsurumaki），大衛‧路易斯（David J. Lewis），是紐約市LTL建築事務所的創辦人，也是普林斯頓大學、哥倫比亞大學和帕森設計學院的建築教授。他們將現代建築各個剖面歸納為8大類，成就了首部以剖面圖為核心的論述專書。
身為從業者和教育者，他們挑選了63個重要的建築專案，繪製出精細的剖面透視圖，利用剖面富有創意的方式重新想像結構力、熱力和機能力的交互作用。此外，剖面也是空間、形式、材料和人類經驗的交會地，本書可做為學生、建築師和其他讀者進一步鑽研的基石。
讀者將能清楚分辨哪類剖面常見於平面的單層住宅和辦公室，哪類剖面又常見於如積木般堆疊的住商大樓，引入通風和採光的錯層式住宅用什麼樣的剖面？而重功能的劇院、音樂廳、教堂，相對於必須形成散步動線的美術館，又各適用於什麼樣的剖面結構呢？面對複雜的空間順序或大型中庭，什麼樣的類型最能解決？
◎認識8大剖面代表建築
剖面有哪些不同類型，各自扮演了何種角色？這些剖面如何製作？為什麼要選擇這種剖面構型而非另一種？本書將探討這些問題，並提供一個概念性、材料性和工具性的架構，幫助讀者理解剖面，將它們當成打造建築的手法。
一、伸拉型：皮耶‧路易吉‧奈爾維的勞動宮、菲力普‧強生的玻璃屋
二、堆疊型：MVRDV的2000年世博會荷蘭館、路康的沙克中心

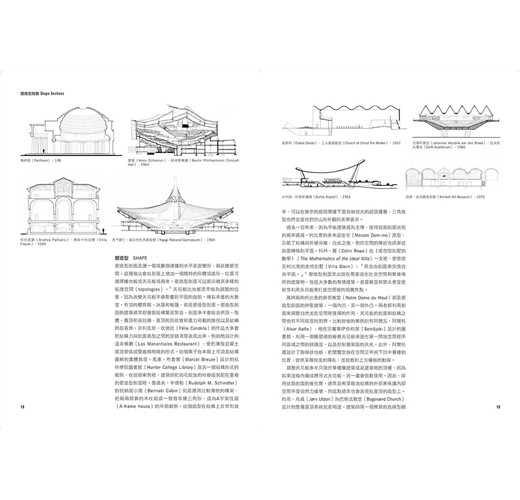

三、塑造型：柯比意的廊香教堂、伊東豊雄的台中歌劇院
四、剪切型：萊特的落水山莊、迪勒‧史柯菲迪歐+倫佛的布朗大學格諾夫創意藝術中心

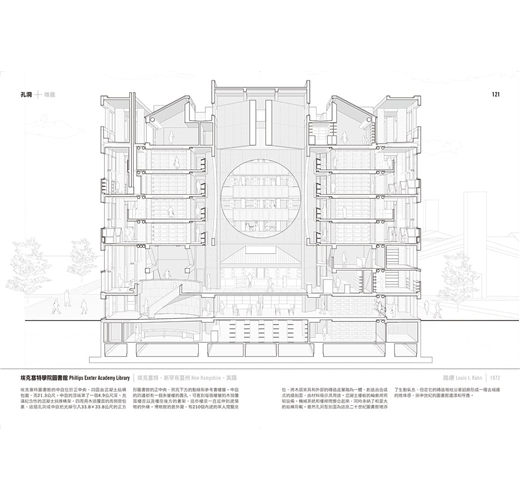

五、孔洞型：路康的埃克塞特學院圖書館、伊東豊雄的仙台媒體中心
六、傾斜型：柯比意的薩伏衣別墅、萊特的古根漢美術館
七、嵌套型：阿塞伯X阿隆索工作室的西班牙拉柯魯尼亞藝術中心、MVRDV的埃芬納爾文化中心

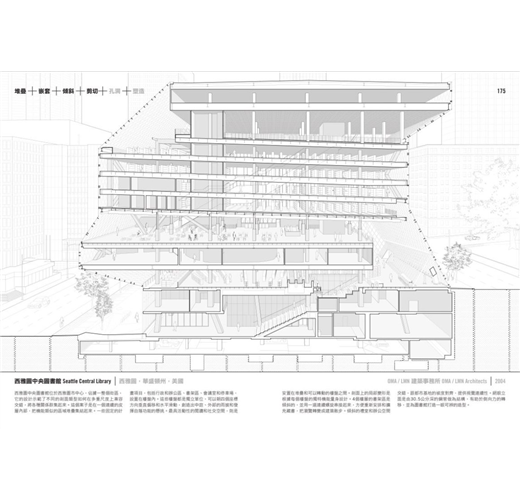

八、混種型：西雅圖中央圖書館、葡萄牙波爾多音樂之家、維特拉展示屋、勞力士學習中心
(原書名：《剖開世界現代建築：7大結構與代表建築，透視空間、人與環境的新建築之眼》)
作者簡介：
保羅．路易斯、馬克．鶴卷、大衛．路易斯｜Paul Lewis, Marc Tsurumaki, David J. Lewis
三位是紐約市LTL建築事務所的創辦人，也是普林斯頓大學、哥倫比亞大學和帕森設計學院的建築教授。事務所得過數個獎項，包括國家設計獎，作品也成為紐約現代美術館、舊金山現代美術館和卡內基美術館的永久收藏。
譯者簡介：
吳莉君
國立台灣師範大學歷史系畢業，譯有《觀看的方式》、《觀看的視界》、《我們在此相遇》、《持續進行的瞬間》、《建築的法則》、《包浩斯人》、《包浩斯關鍵故事100》、《設計是什麼？》、《光與影》、《庫哈斯談建築的危險》、《建築的語言&法則》、《建築的夢想：龐畢度中心建築師理察‧羅傑斯自傳》、《譫狂紐約》、《誰的博物館？》等書。任職出版社多年，現為自由工作者。
各界推薦
名人推薦：
◎7大建築院校，16位專家學者＆建築師一致推薦（依姓氏筆畫排序）
王聰榮 國立臺北科技大學建築系教授
吳光庭 國立清華大學通識教育中心教授
何震寰 國立陽明交通大學建築研究所專任副教授
施植明 台灣科技大學建築系教授
徐明松 銘傳大學建築系助理教授、建築史學者
郭文亮 東海大學建築系副教授（已退休）
陳林蔚 國立臺中科技大學 室內設計系助理教授
曾成德 國立陽明交通大學建築研究所終身講座教授
黃聲遠 田中央工作群主持建築師
黃奕智 淡江大學建築系助理教授
廖偉立 立建築工作所〔Ambi-Studio〕主持建築師
褚瑞基 銘傳大學建築系專任副教授
劉舜仁 國立成功大學建築學系教授
劉克峰 朝陽科技大學建築系助理教授
薛孟琪 東海大學建築系專任副教授
龔書章 國立陽明交通大學建築研究所教授
名人推薦：◎7大建築院校，16位專家學者＆建築師一致推薦（依姓氏筆畫排序）
王聰榮 國立臺北科技大學建築系教授
吳光庭 國立清華大學通識教育中心教授
何震寰 國立陽明交通大學建築研究所專任副教授
施植明 台灣科技大學建築系教授
徐明松 銘傳大學建築系助理教授、建築史學者
郭文亮 東海大學建築系副教授（已退休）
陳林蔚 國立臺中科技大學 室內設計系助理教授
曾成德 國立陽明交通大學建築研究所終身講座教授
黃聲遠 田中央工作群主持建築師
黃奕智 淡江大學建築系助理教授
廖偉立 立建築工作所〔Ambi-Studio〕...
章節試閱

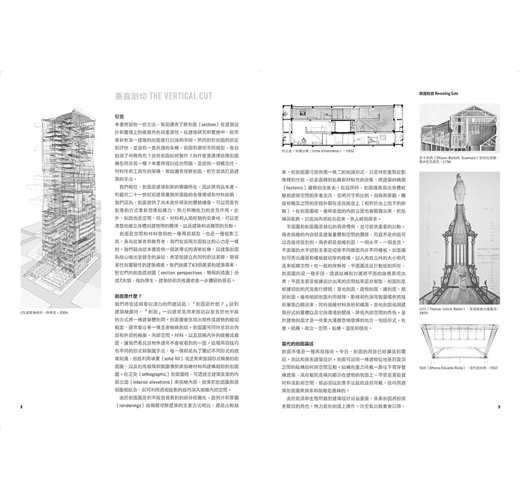

這本書的核心部分，是由63個建築專案的單點透視剖面圖所構成。挑選的標準是它們代表了各種剖面走向，有助於我們進一步研究、發展和探詢。某些專案清楚示範了某一種剖面類型。有些專案則展示出複雜且富有創意的剖面走向，往往會是五花八門的嶄新手法結合兩種或以上，超越單一類型的限制。
所有專案的設計時間都在十九世紀末、二十世紀初之後，挑選這個範圍，是因為它符合建築方法標準化與工業化快速增加的歷史。這些方法促成了重複堆疊的剖面出現，讓做為研究與創新基地的剖面有了更重要的新地位。我們只挑選興建完成的專案，確保有足夠的文件證據可將剖面的構築邏輯呈現出來，同時證明剖面的複雜性不會犧牲營造的可行性。
雖然有許多既有的出版品分析和評估過這63個專案，但大多數都是企圖把每個專案分解成一系列離散且容易消化的要點。這種化約做法意味著，想要理解一棟建築物的複雜性，最好的方法就是把各種概念分門別類獨立。我們的做法剛好相反。我們的目標，是要透過仔細描畫的單一建築圖，來呈現各式各樣彼此交織、引人入勝的議題。剖面透視圖刻意把客觀、可量測的剖面訊息和主觀的視覺透視結合起來。因此，為本書繪製的這些建築圖，一方面描繪了事實和證據，同時引誘觀看者進入豐富的空間體驗。這些建築圖既抽象又讓人身歷其境，有分析也有闡述。它們是建立在這種再現技巧的歷史之上，來源不一，包括法國布雜學院（École des Beaux-Arts）一絲不苟的嚴謹繪圖；工業時代分析性的工程圖；保羅‧魯道夫（Paul Rudolph）對於複雜場景的線算圖（line rendering）；以及日本犬吠工作室（Atelier Bow-Wow）結合精細施工圖和內部活動梗概的混種圖。
書中的每個專案，都以一張標準化的剖面透視圖再現，方便讀者在不同的專案之間做比較。為了繪製這些建築圖，我們為每張圖打造一個數位模型，並建立一個符合頁面方向的剖面，沒有偏斜也沒有透視。接著我們設置單一透視點，調整透視鏡，把內部或外部表面帶入視野，在割面和垂直表面之間建立視覺呼應。我們從每個數位模型裡輸出一張二維線圖，然後用向量繪圖軟體調整發展。完成的繪圖遵循剖面圖的慣例，例如，用最粗的線條區隔實體表面的邊緣和室外或後方空間，用比較淡的線條描繪實體內部次要材料之間的區隔，或是無法從割面上看到的表面細節。
這些繪圖和考古遺址圖不同，遺址因為結構崩壞，可以親眼觀察它的剖面。而我們當然無法把蓋好的作品直接切開，只能根據其他繪圖和影像，對實際情況做出精準推估。我們參考的其他繪圖，多半都是還沒興建前畫的概算圖，因此會對歷史的準確性和知識的建構提出一些令人深思的問題。這本書的剖面透視圖是以照片、繪圖和描述為本，情況許可的話，還包括直接從建築事務所取得的施工檔案圖和╱或數位檔案。雖然可取得的再現資料和剖面這種透視技巧先天就不可能絕對準確，但書中所有的繪圖都是在可行條件下力求精準的結果。
除了繪製63張剖透圖外，我們也從建築史上挑選了一些具有歷史意義和其他重要性的剖面圖。這些隨文出現的剖面影像，包括一些未興建的作品，目的是為了說明利用剖面圖來闡述或創生建築形式的可能性非常多。書中有一章的主題，是我們LTL建築事務所如何把剖面當成作品的創成工具（generative tool），以此做為那63個專案的補充。書中對剖面與透視的結合做了深入探索，把剖切本身當成透視的對象，也描繪了一些思辨型專案，把剖面當成促進空間與功能互動的產生器。
【剖面的類型和性能 TYPES AND PERFORMANCE OF SECTION】（節錄）
◎伸拉型 EXTRUSION
最基本的剖面形式，就是把平面伸拉到足以符合預定活動的高度。伸拉型剖面在垂直軸上幾乎沒有變化。這類建築絕大多數是以效能為基礎，包括單層樓辦公室、零售結構體、方盒狀大型商店、工廠、單層樓住宅和公寓。通常是用混凝土無樑板和垂直鋼構架或木構架建造，可以生產出相對於整體建築體積的最大使用面積。這種效能模型會排除掉一切更複雜的剖面特質，因為更複雜的剖面會讓房地產的居住淨面積變小。在伸拉型剖面裡，空間大半是透過平面激活，立面的影響力較小。伸拉型剖面雖然平凡無奇，但可以此為基礎，理解其他的剖面發展或類型。這類剖面通常沒什麼特色，但伸拉程度如果不符合典型的效能模式，可能會導致一些奇特效應，包括幽閉恐懼症或廣場恐懼症。有些伸拉型剖面非常矮，例如史派克‧瓊斯（Spike Jonze）電影《變腦》（Being John Malkovich）裡的半層樓剖面；有些又非常高，例如皮耶‧路易吉‧奈爾維（Pier Luigi Nervi）設計的勞動宮（Palace of Labor），就有遼闊的內部空間。在伸拉型剖面裡，天花板往往是設計的重點，因為可展現結構的銜接，加上這個表面非常純粹。
由於直截了當的伸拉型剖面很難出類拔萃，因此這本書裡只有幾棟建築完全是伸拉型的。伸拉型剖面的一大特色，是把地板和天花板或屋頂隔開的那些結構。
◎堆疊型 STACK
堆疊型是把兩個或兩個以上的樓層或空間一個個往上疊，個別樓層之間幾乎沒什麼關聯。堆疊型可增加一塊地的房地產價值，因為不必增加建築物佔用的地面，就可提高它的淨面積和可用容積。財務收益是建築採用堆疊型剖面的基本動機。重複型的堆疊跟伸拉型剖面類似，而且可以不斷重複，直到超過法規、成本或結構穩定性的極限。不過堆疊型也有其他做法，可以把截然不同的樓層類型和造型一層層往上疊。堆疊本身並不會產生什麼內部效果。例如，在辦公大樓或公寓大樓裡，每個樓層和前一個樓層幾乎沒什麼差別，除了對垂直性服務設施的需求量不同。這種堆疊實在太簡單了，所以阻礙了它的剖面變化；它的效能是建立在剖面的同質性上。畢竟建造同樣的樓層比帶入不同的變化要省成本；從繪製到構架到營造結果，全都是原汁原味、效能至上的泰勒主義（Taylorism）。
在單一功能的建築裡，伸拉方式很少會隨著樓層變化。不過建築師會利用不同樓層的伸拉高度，創造一些功能上的變異。
【精彩案例】

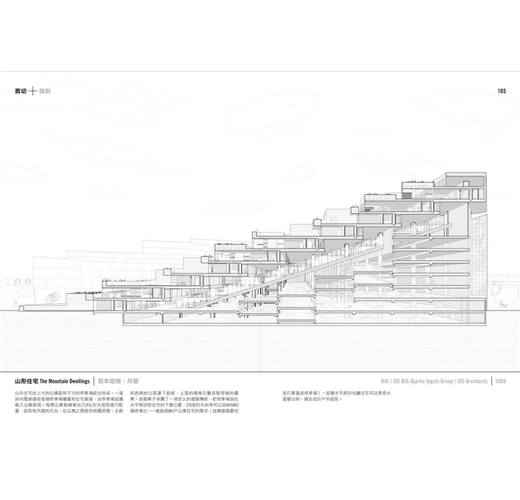

◎剪切型
剪切型包含一道與剖面的水平軸或垂直軸平行的裂縫或切口。
在伸拉或堆疊型剖面裡，利用垂直剪切導入光、熱或聲音的連結，效果特別好，而且不會對構築上的重複效能造成重大減損。

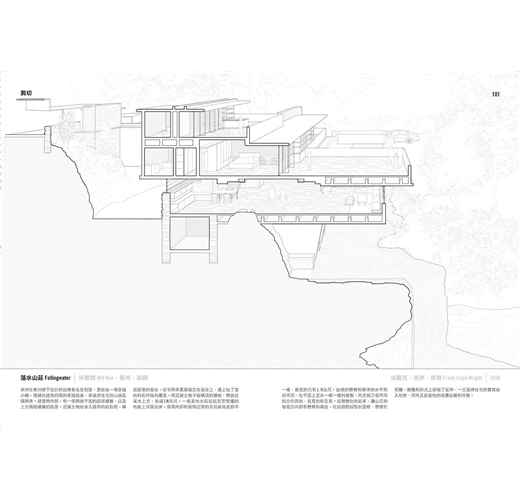

∣落水山莊Fallingwater｜
